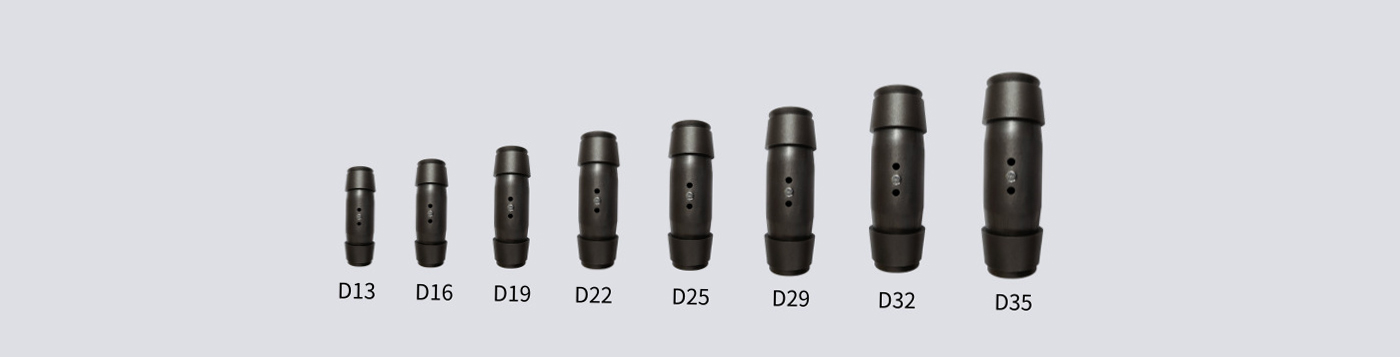

ROC-A7

  • ROC-A시리즈는 철근에 단부 가공을 하지 않고, 그대로 사용할 수 있는 신개념 원터치 철근 커플러입니다.
  • 알오씨의 원터치커플러는 철저한 품질관리로 750Mpa이상의 인장강도를 충족합니다.
  • 또한 최적의 설계와 세계 최고의 제작 기술력으로 원가절감을 하고 있습니다.

철근무가공 원터치 커플러 (일체형)

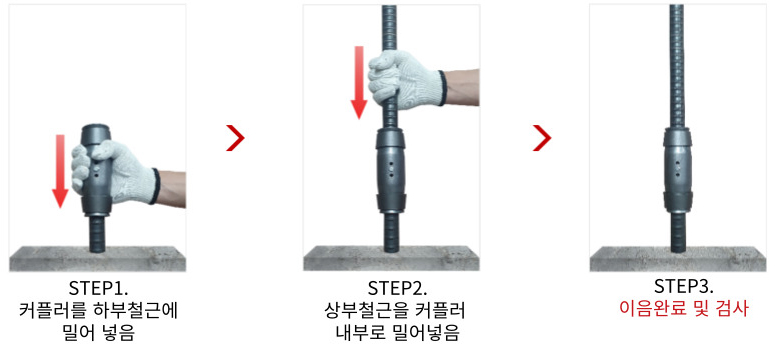

ROC-A7 시공방법
ROC-A7 특징
  • 공구가 필요 없는 원터치 이음(2초)
  • 원뿔대 형상의 삽입구로 체결성 확보
  • 외부 방청 작업 및 내부 편재 도장으로 녹 발생 최소화
  • 철근 체결 여부 검사 가능
  • 국내에서 생산, 열처리, 조립한 대한민국 제품
  • 겹침 이음보다 낮은 시공 비용
  • 균일한 이음 품질
  • 비 숙련공도 시공 가능
  • 잔류 변형량 0.3mm 이상

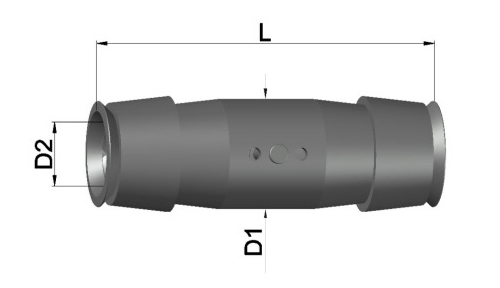

ROC-A7 규격
철근 규격 D1(mm) D2(mm) L(mm) 적용가능 철근강도
D13 27.6 15.6 93 일반용(SD400, SD500, SD600)
특수내진용(SD400S, SD500S, SD600S)
(사이즈와 모델에 따라 상이함)
D16 33.4 19 111
D19 40.4 23 134
D22 45.4 26 148
D25 51.6 29.5 166
D29 57.8 33 188
D32 62.6 36 200
D35 71.4 40.2 233

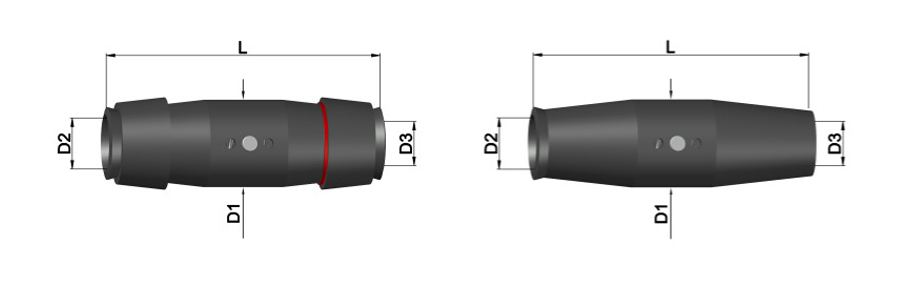

ROC-A7 이경용 규격
철근 규격 D1(mm) D2(mm) D3(mm) L(mm) 적용가능 철근강도
D13 33 19 15.6 113 일반용(SD400, SD500, SD600)
특수내진용(SD400S, SD500S, SD600S)
(사이즈와 모델에 따라 상이함)
D16-D19 39.8 23 19 137
D19-D22 45 26 23 149
D22-D25 50.6 29.5 26 165
D25-D29 56.8 33 29.5 189
D29-D32 62 36 33 199
D13-D19 39.8 23 15.6 137
D16-D22 45 26 19 149
D19-D25 50.6 29.5 23 165
D22-D29 56.8 33 26 189
D25-D32 62 36 29.5 199
