제품소개

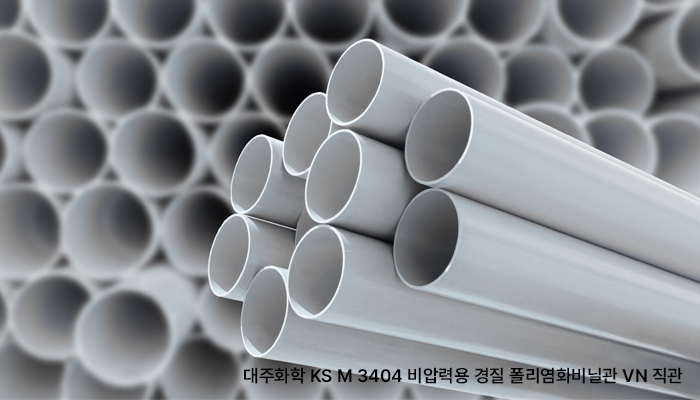

비압력용 경질 폴리염화비닐관(VN)

  • 무독, 무취로 인체에 무해
  • 내식성, 내약품성, 내유성이 우수하여 안정적 사용
  • 내부표면의 유체마찰이 적어 유속이 원활
  • 가볍고 강하여 가공 및 시공이 용이
  • 자가 소화성을 보유하여 높은 난연성
  • 우수한 전기절연성 보유
VN 직관
호칭 지름 VN (직관)
바깥지름 관벽두께 근사
안지름(참고)		 참고 무게
(kg2m)		 바깥지름 관벽두께 근사 안지름(참고) 참고 무게
(kg2m)
기본치수 평균
바깥지름 허용차		 최소 치수 적용 구분 허용 범위 기본 치수 평균
바깥지름 허용차		 최소 치수 적용 구분 허용범위
13 18 ±0.2 2.0 SDR 9 +0.4 13.6 0.156 - - - - - - -
16 22 ±0.2 2.4 +0.5 16.7 0.230 - - - - - - -
20 26 ±0.2 2.9 +0.5 19.7 0.323 - - - - - - -
25 32 ±0.2 2.4 SDR 13.6 +0.5 26.7 0.349 - - - - - - -
30 38 ±0.2 2.8 +0.5 31.9 0.479 - - - - - - -
35 42 ±0.2 3.1 +0.6 35.2 0.590 42 ±0.2 1.6 SDR33 +0.4 38.4 0.325
40 48 ±0.2 3.5 +0.6 40.4 0.755 48 ±0.2 1.6 +0.4 44.4 0.374
50 60 ±0.2 4.4 +0.7 50.5 1.179 60 ±0.2 1.8 +0.4 56 0.521
65 76 ±0.3 4.5 SDR 17 +0.7 66.3 1.550 76 ±0.3 2.3 +0.5 70.9 0.842
75 89 ±0.3 5.2 0.8 77.8 2.098 89 ±0.3 2.7 +0.5 83.1 1.141
100 114 ±0.4 6.7 +0.9 99.7 3.433 114 ±0.4 3.5 +0.6 106.4 1.882
125 140 ±0.5 8.2 +1.1 122.5 5.160 140 ±0.5 4.2 +0.7 130.9 2.769
150 165 ±0.5 9.7 +1.2 144.4 7.159 165 ±0.6 5.0 +0.8 154.2 3.838
200 216 ±0.7 12.7 +1.5 189.1 12.240 216 ±0.7 6.5 +0.9 202.1 6.528
250 267 ±0.9 15.7 +1.8 233.8 18.676 267 ±0.9 8.1 +1.1 249.7 10.041
300 318 ±1.0 18.7 +2.1 278.5 26.466 318 ±1.0 9.6 +1.2 297.6 14.106
350 - - - - - - - 355 ±1.1 10.7 +1.3 332.3 17.525
400 - - - - - - - 400 ±1.2 12.1 +1.4 374.3 22.352
450 - - - - - - - 450 ±1.4 13.6 +1.5 421.2 28.183
500 - - - - - - - 500 ±1.5 15.1 +1.6 468 34.794
560 - - - - - - - 560 ±1.7 16.9 +1.8 524.3 43.481
630 - - - - - - - 630 ±1.9 19.1 +1.9 589.6 55.345
710 - - - - - - - 710 ±2.0 21.5 +2.0 664.6 62.350
800 - - - - - - - 800 ±2.0 24.2 +2.0 748.9 73.502
900 - - - - - - - 900 ±2.0 27.3 +2.0 843 92.547
1000 - - - - - - - 1000 ±2.0 30.3 +2.0 936.1 115.911

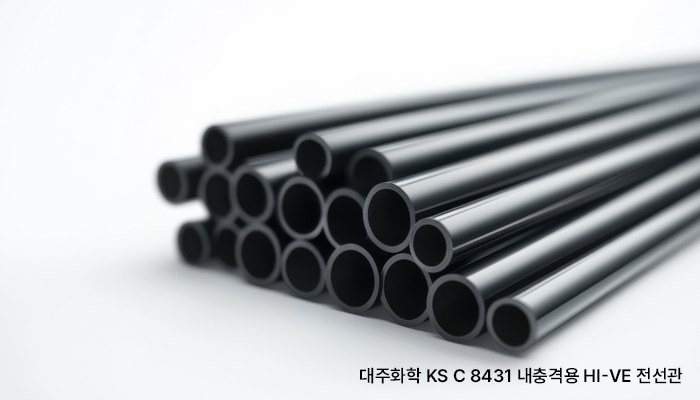

전선관(HI-VE)

  • 전선관은 일반용(VE)와 내충격용(HI-VE) 두 종류가 있으며 특히 내충격용 전선관은 타사 추종불허의 노하우를 축적하여 왔습니다. HI-VE는 원료인 PVC 고유의 물성에다 내충격성을 보강한 우수한 전선관 배관자재 입니다.
내충격 전선관 (KS C 8431)
호칭 외경 (D) 두께 근사내경 참고무게
기본 치수 허용차 표준 표준 허용차 g/m g/4m
16 22.0 ±0.20 2.0 ±2.0 18.0 180 720
22 26.0 ±0.25 2.0 ±0.2 22.0 216 864
28 34.0 ±0.30 3.0 ±0.3 28.0 418 1,672
36 42.0 ±0.35 3.5 ±0.4 35.0 605 2,420
42 48.0 ±0.40 4.0 ±0.4 40.0 791 3,164
54 60.0 ±0.50 4.5 ±0.4 51.0 1,122 4,488
70 76.0 ±0.50 4.5 ±0.4 67.0 1,445 5,780
82 89.0 ±0.50 5.9 ±0.4 77.2 2,202 8,808
100 114.0 ±0.60 6.5 ±0.5 101.2 3,137 12,548
✯100 111.0 ±0.60 5.5 ±0.5 99.5 ~ 101 2,605 10,420
비고 : 1. 관의 표준길이는 4m±10mm임    2. 관의표준색은 흑색임

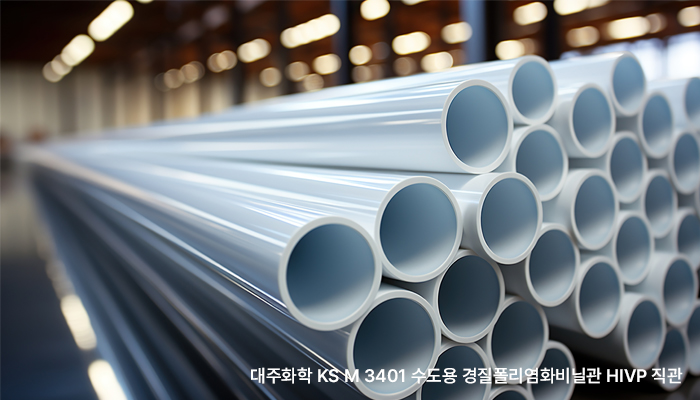

수도용 경질폴리염화비닐관

경질폴리염화비닐관(VP), 내충격성결징 폴리염화비닐관(HIVP) KSM 3401
호칭 외경 (D) 두께 근사내경 참고무게
기본 치수 최대최소 허용차 평균 허용차 치수 허용차 VP HIVP
13 18 ±0.20 ±0.20 2.5 ±0.20 0.174 0.170
16 22 ±0.20 ±0.20 3.0 ±0.30 0.256 0.251
20 26 ±0.25 ±0.20 3.0 ±0.30 0.310 0.304
25 32 ±0.30 ±0.20 3.5 ±0.30 0.448 0.439
30 38 ±0.35 ±0.20 3.5 ±0.30 0.542 0.531
40 48 ±0.40 ±0.20 4.0 ±0.30 0.791 0.774
50 60 ±0.50 ±0.20 4.5 ±0.40 1.122 1.099
65 76 ±0.50 ±0.20 5.2 ±0.40 1.654 1.415
75 89 ±0.50 ±0.20 5.9 ±0.40 2.203 2.191
100 114 ±0.65 ±0.20 7.1 ±0.50 3.410 3.295
125 140 ±0.80 ±0.30 8.3 ±0.60 4.911 4.371
150 165 ±1.00 ±0.30 9.6 ±0.60 6.703 6.498
200 216 ±1.30 ±0.70 11.1 ±0.80 10.219 9.919
250 267 ±1.60 ±0.90 13.4 ±0.80 15.269 15.054
300 318 ±1.90 ±1.00 16.1 ±1.10 21.839 21.255
비고 : 관의 표준길이는 4m±10mm임 (단, 수요치의 요청에 따라 임의 길이 생산가능)
